亚洲国产电影一区二区三区 ,小黄片视频小说视频小说,日韩精品成人自拍视频在线观看

x 榮慶貿易新網站上線！

榮慶貿易產業鏈

Rongqing INDUSTRY CHAIN

生產制造

優秀的貴鋼制造商

廠家直銷

優秀的貴鋼供應商

專業技術

優秀的貴鋼成型技術

新聞資訊

NEWS

企業新聞 /

簡單的描述易切削鋼的分類及特性簡述

2013-1-24

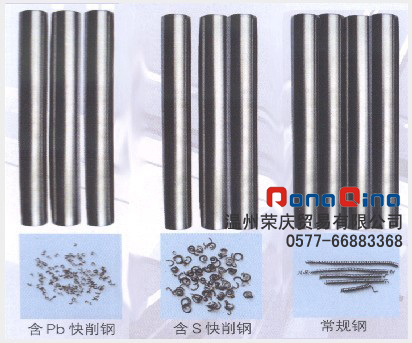

所謂易切削鋼是指具有優良切削加工性能的鋼材，提高鋼材的易切削性能主要是通過往鋼中單獨或復合加入易切削元素(Ｓ、Ｐ、Ｐｂ、所謂易切削鋼是指具有優良切削加工性能的鋼材，提高鋼材的易切削性能主要是通過往鋼中單獨或復合加入易切削元素(Ｓ、Ｐ、Ｐｂ、Ｓｅ、Ｔｅ、Ｂｉ、Ｚｒ、Ｒｅ等)。一般通過對刀具壽命、加工表面光潔度、切屑處理性、刀具受力以及能耗等幾項綜合指標來評價易切削鋼切削性能的優越程度。易切削鋼分類及其特性根據含易切削元素的不同，可分為硫易切削鋼、鉛易切削鋼、鈣易切削鋼、鈦易切削鋼以及復合易切削鋼。根據其用途的不同，易切削鋼又分為自動機用鋼、結構用易切削鋼和特殊易切削鋼(耐熱鋼、不銹鋼、工具鋼等)。根據易切削性能的不同，又可分為一般易切削鋼，超易切削鋼等。－硫易切削鋼硫易切削鋼占世界與我國易切削鋼總產量的比例分別為70%和90%。硫易切削鋼按硫含量不同，可分為低硫鋼、中硫鋼和高硫鋼：一般低硫鋼的Ｓ≤0.025%，有的甚至Ｓ<0.01%；中硫鋼的Ｓ=0.04～0.09%；高硫鋼的Ｓ=0.1～0.3%。其中，中硫鋼由于具有良好的切削性能和力學性能，已廣泛應用于工業生產，而高硫鋼則是為滿足特殊切削性能需求的鋼材。一般認為，隨著硫含量的增高，鋼材的切削性能也越好，但對普通鋼而言，微量增硫就能起到改善可切削性的明顯效果；加入適當的硫(尤其在硫低于0.1%以下)，對改善鋼可切削性的效果都是非常顯著的。其作用主要表現在：不僅降低切削力與切削溫度，明顯提高刀具壽命，而且還降低工件的表面粗糙度，改善切屑處理性。鋼中硫主要以(Ｍｎ、Ｆｅ)Ｓ的形式存在鋼中，由于ＭｎＳ夾雜物割斷了基體的連續性和應力集中源作用而使車屑易斷，潤滑作用使刀具的磨損減小，從而改善了鋼材的切削性能。為了使鋼材具有更好的切削性能，應使鋼中的ＭｎＳ具有一定的長寬比(Ｌ/Ｗ)，而研究表明夾雜物成球狀和紡錘狀比線條狀更有利于切削，因此，希望鋼中的ＭｎＳ成紡錘狀或近似球狀。然而ＭｎＳ在熱軋過程中沿著軋制方向伸長，使硫易切削鋼的橫向力學性能明顯降低，加劇了鋼材的各向異性。通過向易切削鋼中加入碲、鈣、鋯、稀土和鈦等元素，使之與鋼中的硫生成硫化物，而這些夾雜物高溫塑性加工性能差，在壓延時的延展變得困難，強度的各向異性也受到抑制，從而達到改變硫化物形狀的目的。同時，應保證鋼中具有一定錳硫比，以降低因鋼中硫含量過高而帶來的不利影響，以保證鋼材的力學性能。－鉛易切削鋼鉛易切削鋼是在硫易切削鋼基礎上發展起來的。1932年人們受到可切削性非常優越的鉛黃銅的啟發，開始生產含鉛易切削鋼。但是當時由于冶煉和防止污染(ＰｂＯ有劇毒)等技術問題未得到解決，直到1937年美國一家研究所與內陸鋼公司發表了鉛易切削鋼專利后，日本、德國才相繼開始生產。我國從上世紀70年代就開始研制鉛易切削鋼，主要是在碳素結構鋼、合金結構鋼、工具鋼和不銹鋼中加入不同數量的鉛，其加鉛方法有單獨加鉛、復合加鉛硫和鉛-硫-碲。鉛易切削鋼中鉛的含量一般為0.15～0.35%，日本ＪＡＳＯ規定調質和滲碳鋼中鉛含量為0.04～0.09%。鉛以微小單質金屬顆粒分布于鋼中并在鋼中不固熔，在切削加工過程中，刀具與加工件之間產生強烈的摩擦，使鋼中的鉛顆粒呈熔融狀析出，從而起到潤滑作用來改善鋼的切削性能，使鋼的切屑細碎，降低刀具磨損，最終延長刀具壽命。與不含鉛的鋼相比，含鉛鋼的切削性能可提高20～50%，而機械性能與熱處理性能基本保持不變，對冷、熱加工性和焊接性也無影響。鉛易切削鋼已廣泛用作制造精密儀表零件、汽車零件、各類機械的重要零件。但是鉛易切削鋼的接觸疲勞低，故不宜用于承受疲勞應力負荷大的齒輪、軸承等零部件。因鉛比重大，鋼液在凝固過程中容易產生偏析，并且鉛有毒，生產過程中產生鉛蒸汽所造成的公害難以解決，因此需要采用特殊的加鉛工藝。國外冶煉鉛易切削鋼的加鉛工藝均列為專利而保密，我國天津特殊鋼廠在長期的生產實踐中，對加鉛工藝和控制鉛污染方面做了大量工作，并在總結生產實踐的基礎上嘗試了四種加鉛的方法：1)鋼包加鉛法；2)電渣重熔加鉛法；3)鋼包底吹氬加鉛法；4)鋼包噴吹加鉛法。但基于加鉛質量和環保的考慮，只有電渣重熔加鉛法和鋼包噴吹加鉛法應用于生產實踐。雖然在冶煉鉛易切削鋼取得了很大的進展，但是從環保角度考慮，鉛易切削鋼使用范圍已受到限制并最終將會被淘汰。－鈣易切削鋼從60年代起人們又從另一種途徑來研究提高鋼的可切削性，即加入某種特殊脫氧劑，控制生成所需要的氧化物夾雜。1964年聯邦德國首先提出用鈣脫氧鈣易切削鋼專利。三年后引入日本并正式投產。我國在80年代研制成功鈣易切削鋼，也被稱為脫氧調整型易切削鋼，是指用金屬鈣和鈣-硅合金脫氧劑，來代替金屬鋁進行脫氧。一般鈣易切削鋼中只含0.001～0.006%Ｃａ。用鈣或鈣-硅脫氧后，通常鋼中的鈣、硅、鋁復合氧化，生成ＣａＯ·Ａｌ2Ｏ3·2ＳｉＯ2(鈣斜長石)和2ＣａＯ·Ａｌ2Ｏ3·ＳｉＯ2(鈣黃長石)復合氧化物。當切削溫度升高時，這些夾雜物便會在硬質合金刀具切削刃面上軟化和堆積，形成積屑瘤，即所謂的Ｂｅｌａｇ附著物，從而妨礙切屑與刀具的接觸，抑制了刀具的磨損。單獨加鈣只適于高速切削，為改善鋼材在中、低速切削時的切削性能，向鋼中加硫、鉛、碲等。所以一般單純鈣易切削鋼很少使用，鈣-硫和鈣-硫-鉛復合易切削鋼較為普遍。值得注意的是，含鈣易切削鋼對使用硬質合金刀具高速切削時能顯著延長刀具壽命，但使用高速鋼刀具時效果不顯著，這是因為高速鋼刀具切削時形成溫度不夠高，沒有達到鈣復合氧化物的熔點，不能形成覆蓋膜，故不能降低刀具的磨損。－鉛易切削鋼鉛易切削鋼是在硫易切削鋼基礎上發展起來的。1932年人們受到可切削性非常優越的鉛黃銅的啟發，開始生產含鉛易切削鋼。但是當時由于冶煉和防止污染(ＰｂＯ有劇毒)等技術問題未得到解決，直到1937年美國一家研究所與內陸鋼公司發表了鉛易切削鋼專利后，日本、德國才相繼開始生產。我國從上世紀70年代就開始研制鉛易切削鋼，主要是在碳素結構鋼、合金結構鋼、工具鋼和不銹鋼中加入不同數量的鉛，其加鉛方法有單獨加鉛、復合加鉛硫和鉛-硫-碲。鉛易切削鋼中鉛的含量一般為0.15～0.35%，日本ＪＡＳＯ規定調質和滲碳鋼中鉛含量為0.04～0.09%。鉛以微小單質金屬顆粒分布于鋼中并在鋼中不固熔，在切削加工過程中，刀具與加工件之間產生強烈的摩擦，使鋼中的鉛顆粒呈熔融狀析出，從而起到潤滑作用來改善鋼的切削性能，使鋼的切屑細碎，降低刀具磨損，最終延長刀具壽命。與不含鉛的鋼相比，含鉛鋼的切削性能可提高20～50%，而機械性能與熱處理性能基本保持不變，對冷、熱加工性和焊接性也無影響。鉛易切削鋼已廣泛用作制造精密儀表零件、汽車零件、各類機械的重要零件。但是鉛易切削鋼的接觸疲勞低，故不宜用于承受疲勞應力負荷大的齒輪、軸承等零部件。因鉛比重大，鋼液在凝固過程中容易產生偏析，并且鉛有毒，生產過程中產生鉛蒸汽所造成的公害難以解決，因此需要采用特殊的加鉛工藝。國外冶煉鉛易切削鋼的加鉛工藝均列為專利而保密，我國天津特殊鋼廠在長期的生產實踐中，對加鉛工藝和控制鉛污染方面做了大量工作，并在總結生產實踐的基礎上嘗試了四種加鉛的方法：1)鋼包加鉛法；2)電渣重熔加鉛法；3)鋼包底吹氬加鉛法；4)鋼包噴吹加鉛法。但基于加鉛質量和環保的考慮，只有電渣重熔加鉛法和鋼包噴吹加鉛法應用于生產實踐。雖然在冶煉鉛易切削鋼取得了很大的進展，但是從環保角度考慮，鉛易切削鋼使用范圍已受到限制并最終將會被淘汰。－鈣易切削鋼從60年代起人們又從另一種途徑來研究提高鋼的可切削性，即加入某種特殊脫氧劑，控制生成所需要的氧化物夾雜。1964年聯邦德國首先提出用鈣脫氧鈣易切削鋼專利。三年后引入日本并正式投產。我國在80年代研制成功鈣易切削鋼，也被稱為脫氧調整型易切削鋼，是指用金屬鈣和鈣-硅合金脫氧劑，來代替金屬鋁進行脫氧。一般鈣易切削鋼中只含0.001～0.006%Ｃａ。用鈣或鈣-硅脫氧后，通常鋼中的鈣、硅、鋁復合氧化，生成ＣａＯ·Ａｌ2Ｏ3·2ＳｉＯ2(鈣斜長石)和2ＣａＯ·Ａｌ2Ｏ3·ＳｉＯ2(鈣黃長石)復合氧化物。當切削溫度升高時，這些夾雜物便會在硬質合金刀具切削刃面上軟化和堆積，形成積屑瘤，即所謂的Ｂｅｌａｇ附著物，從而妨礙切屑與刀具的接觸，抑制了刀具的磨損。單獨加鈣只適于高速切削，為改善鋼材在中、低速切削時的切削性能，向鋼中加硫、鉛、碲等。所以一般單純鈣易切削鋼很少使用，鈣-硫和鈣-硫-鉛復合易切削鋼較為普遍。值得注意的是，含鈣易切削鋼對使用硬質合金刀具高速切削時能顯著延長刀具壽命，但使用高速鋼刀具時效果不顯著，這是因為高速鋼刀具切削時形成溫度不夠高，沒有達到鈣復合氧化物的熔點，不能形成覆蓋膜，故不能降低刀具的磨損。···

24

2013/1

簡單的描述易切削鋼的分類及特性簡述
所謂易切削鋼是指具有優良切削加工性能的鋼材，提高鋼材的易切削性能主要是通過往鋼中單獨或復合加入易切···
7

2013/1

貴鋼低碳1215易切削鋼精煉工藝
易切削鋼是在鋼中加入一定數量的硫、磷、鉛、鈣、硒、碲等一種或幾種易切削元素，從而具有良好的被切削加···
6

2011/12

榮慶產品數據
···
5

2011/12

優質碳素鋼的力學性能
優質碳素鋼的力學性能序號牌號試樣毛坯尺寸（m···

產品中心

PRODUCT CENTER

貴鋼易切削鋼

易切削鋼

快削鋼

易車鐵

12L14易切削鋼

1215易切削鋼

Y12易切削鋼

Y15易切削鋼

12L14易切削鋼

撥打電話

电工三级考试多少钱,成人免费在线视频网站,伦理中文字幕一区欧美,操小姐一区二区三区,国产精品一区二区三区在线观,亚洲日产精品一二三四区新增区域,久久久午夜尻逼福利,精品国产成人麻豆_,黄色录像三级短视频	日韩av 中文字幕,欧美国产日韩aaa,欧美日韩国产美女精品久久久,天天摸天天射综合网,熟女做爰内谢免费视频,无码人妻丰满熟妇啪啪区日韩,久久久人妻久久人妻,一区二区在线电影欧美,老司机精品视频旧版本	日韩不卡视频一区二区,五月不婷婷深爱月天,中文字幕在线播放成人,丝袜制服人妻熟女,91人久久在线视频,婷婷激情综合五月网,粉嫩国产精品一区二区在线观看,激情人妻在线视频,亚洲成人熟女俱乐部	在线观看成人字幕吗,日韩欧美在线一二三区,谷原希美人妻中文字幕,99视频人妻在线公开,欧美日本极品tick,国产少妇内射一级片,日本久久综合久久综合,人妻x人妻在线观看,日韩精品无码一区二区三区19	色婷婷久久综合网站,70岁熟女熟妇伦av,青青草app色版网站,久久爱视频精品在线,大西瓜av在线播放,午夜男人天堂小视频,阿v视频在线观看久草,看看日本美女的逼,免费观看强奸学生妹日本网站	女同一区二区三区四区,午夜男女爽爽爽的视频,中文字幕国产精品欧美,av一区二区三区.,日本高清在线不卡视频,看男人透女人血逼黄色片观看,久操人妻免费视频精品,久久精品人妻视频免费,借种中文字幕hd中字
久久久成人综合亚洲欧洲精品	成人在线不卡av电影	97se人妻少妇av	中文无码伦av中文字幕在线	日韩三级黄色免费网站	av蜜桃视频在线观看
中国三级黄色靠逼视频啊啊啊啊啊	最近日韩一区二区三区四区av	玩弄丰满少妇高潮大叫	国产清纯av一区二区	无套内射毛片在线观看	国产夜色精品一区二区在线观看
欧美日韩国产精品1卡	天天操天天操制服诱惑	图片区自拍区欧美日韩	在线观看成人字幕吗	张开你的双腿让我进入	久草视频在线观看1
